Rullīšu ķēžu un zobratu ķēžu pārraides precizitātes salīdzinājums

Rullīšu ķēžu un zobratu ķēžu pārraides precizitātes salīdzinājums

I. Pārraides precizitātes pamatā esošā loģika: strukturālās atšķirības nosaka veiktspējas augšējo robežu

1. Rullīšu ķēžu precizitātes šķērslis: daudzstūra efekts un nevienmērīgs nodilums

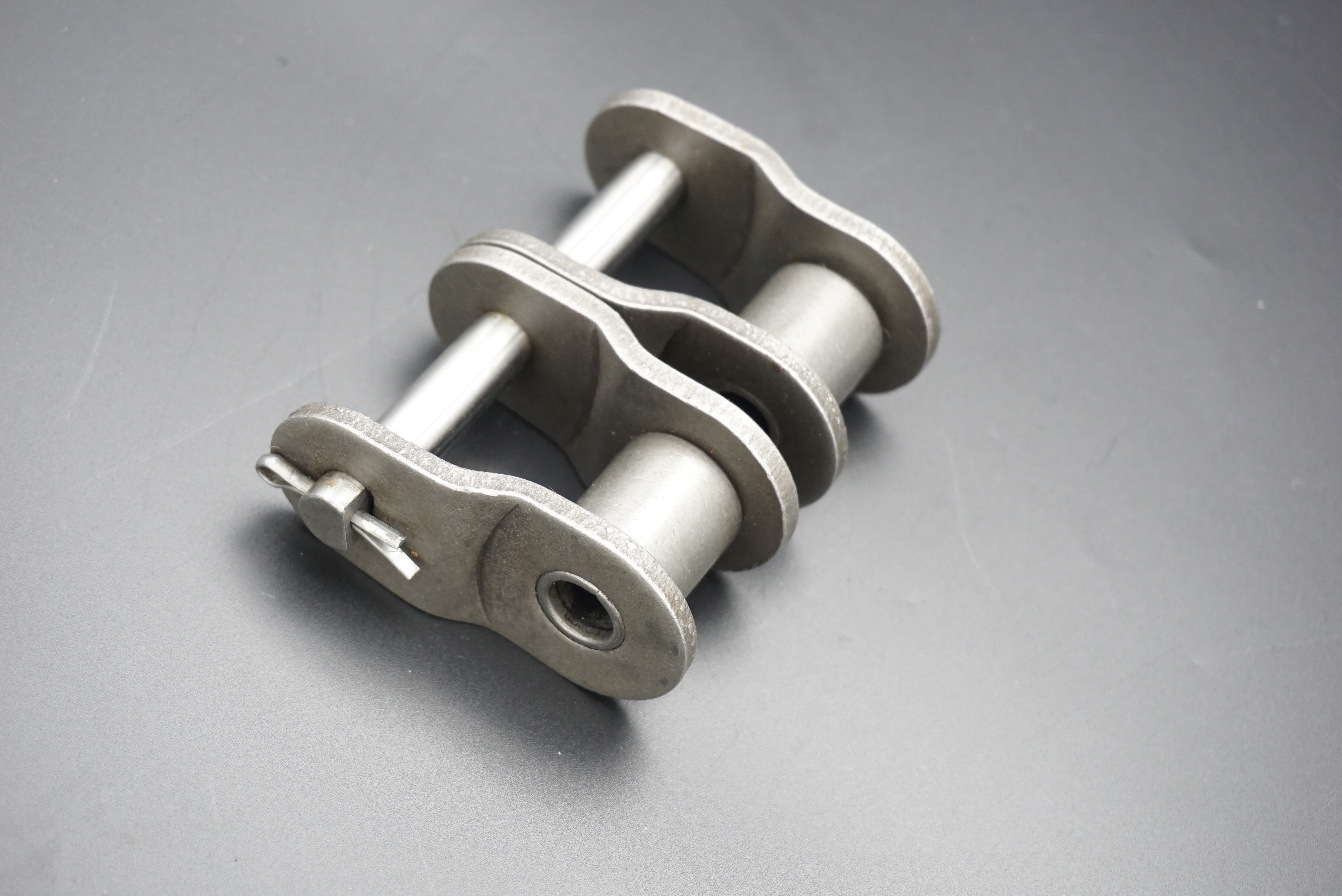

Rullīšu ķēdes sastāv no rullīšiem, buksēm, tapām un ķēdes plāksnēm. Savienojuma laikā jauda tiek pārnesta caur punktveida kontaktu starp rullīšiem un ķēdes rata zobiem. Tās galvenie precizitātes defekti rodas divu punktu dēļ: **Daudzstūra efekts:** Ķēde veido regulāru daudzstūra struktūru ap ķēdes ratu. Jo lielāks solis P un jo mazāk ķēdes rata zobu, jo spēcīgākas ir momentānās ātruma svārstības (formula: v=πd₁n₁/60×1000, kur d₁ ir ķēdes rata soļa apļa diametrs), kas noved pie nestabilas pārnesuma attiecības. **Nevienmērīgs nodilums:** Pēc eņģu nodiluma ārējās saites solis ievērojami palielinās, bet iekšējā saite saglabā sākotnējo izmēru, radot soļa atšķirību, kas paātrina precizitātes samazināšanos.

2. Zobratu ķēžu precizitātes priekšrocības: evolventais sazobojums un vienmērīgs pagarinājums. Zobratu ķēdes (pazīstamas arī kā klusās ķēdes) ir savienotas ar zigzaga zobainām ķēdes plāksnēm. Līnijas kontakta sazobojums tiek panākts, izmantojot ķēdes plāksnes zobu profilu un ķēdes rata evolvento zobu profilu: **Daudzzobu sazobuma raksturlielumi:** Pārklāšanās attiecība sasniedz 2–3 (tikai rullīšu ķēdēm…). 1,2–1,5), sadalot slodzi, vienlaikus nodrošinot pārvades nepārtrauktību. Vienmērīgs nodiluma dizains: katra ķēdes posma kopējais pagarinājums pēc nodiluma ir vienmērīgs, bez lokālas soļa novirzes, kā rezultātā ilgtermiņā tiek nodrošināta labāka precizitātes saglabāšana. Optimizēta vadotnes struktūra: iekšējā vadotnes konstrukcija novērš sānu kustību, un paralēlisma kļūdas kontrole starp abām vārpstām ir precīzāka.

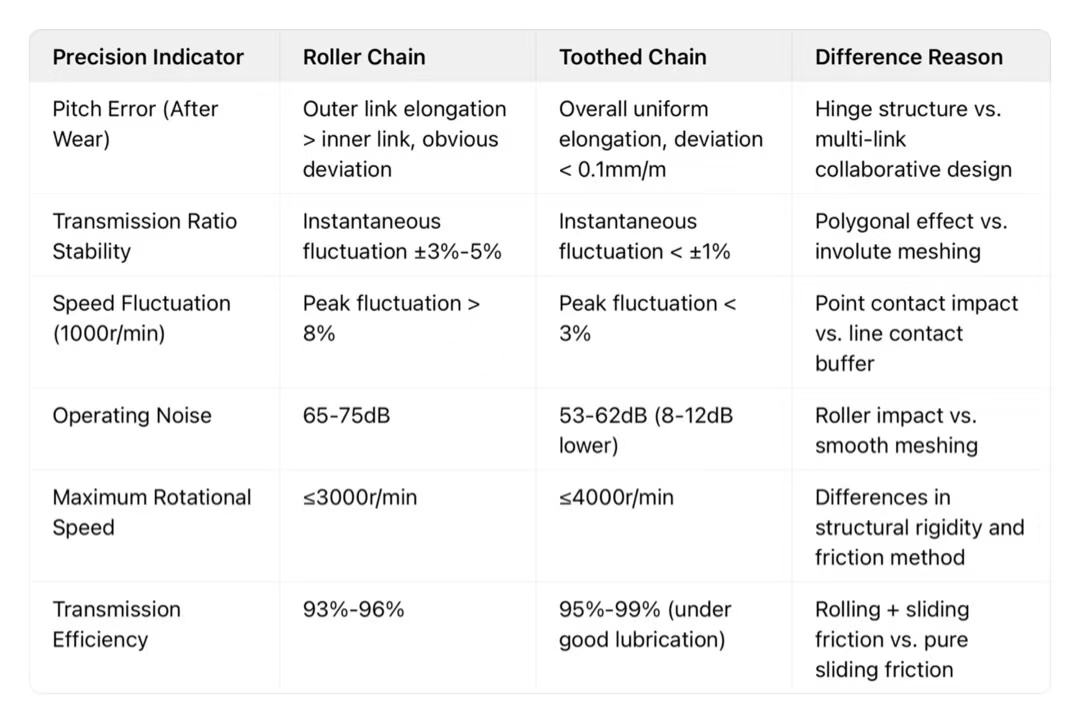

II. Galveno pārraides precizitātes rādītāju kvantitatīvs salīdzinājums

III. Galvenie ārējie faktori, kas ietekmē pārraides precizitāti

1. Jūtīgums attiecībā uz uzstādīšanas precizitāti: Zobķēdēm ir ārkārtīgi augstas prasības attiecībā uz abu vārpstu paralēlismu (kļūda ≤ 0,3 mm/m), pretējā gadījumā tas saasinās ķēdes plāksnes nodilumu un izraisīs strauju precizitātes samazināšanos. Rullīšu ķēdes pieļauj lielākas uzstādīšanas kļūdas (≤ 0,5 mm/m), pielāgojoties rupjas pozicionēšanas scenārijiem skarbos darba apstākļos.

2. Slodzes un ātruma ietekme: Zems ātrums, liela slodze (<500 apgr./min): Precizitātes atšķirība starp abiem ir samazināta, un rullīšu ķēdes ir ekonomiskākas to izmaksu priekšrocību dēļ. Augsts ātrums, precizitāte (>2000 apgr./min): Zobratu ķēžu ievērojamā daudzstūra efekta slāpēšanas priekšrocība ir tāda, un precizitātes samazināšanās ātrums ir tikai 1/3 no rullīšu ķēžu precizitātes samazināšanās ātruma.

3. Eļļošanas un apkopes nozīme precīzā apkopē: Rullīšu ķēdes nodilst 3–5 reizes ātrāk, ja tās netiek eļļotas, un soļa kļūda palielinās eksponenciāli. Zobainām ķēdēm nepieciešama regulāra tīrīšana un eļļošana, lai saglabātu slīdošo berzes virsmu precizitāti, kā rezultātā apkopes izmaksas ir augstākas nekā rullīšu ķēdēm.

IV. Uz scenārijiem balstīta atlases vadlīnija: precizitātes prasības ir svarīgākas par izmaksu apsvērumiem

1. Zobainas ķēdes lietošanas scenāriji:
Augstas ātruma precīzijas iekārtas: dzinēja laika pārvads, precīzijas darbgalda vārpstas piedziņa (ātrums > 3000 apgr./min)
Zema trokšņa vide: Tekstilmašīnas, medicīnas ierīces (trokšņa prasība < 60 dB)
Lielas slodzes vienmērīga transmisija: kalnrūpniecības mašīnas, metalurģijas iekārtas (griezes moments > 1000 N·m)

2. Rullīšu ķēdes pielietojuma scenāriji:
Vispārīgās mašīnas: Lauksaimniecības tehnika, loģistikas konveijeru līnijas (zems ātrums, liela slodze, precizitātes prasība ±5%)
Skarbi apstākļi: putekļu/mitruma apstākļi (vienkārša struktūra, spēcīga pretpiesārņojuma spēja)
Izmaksu ziņā jutīgi projekti: Vienrindas rullīšu ķēdes izmaksas ir tikai daļa no tādas pašas specifikācijas zobrata ķēdes izmaksām. 40–60 %.

V. Kopsavilkums: Precizitātes un praktiskuma līdzsvarošanas māksla

Pārneses precizitātes būtība ir visaptverošs konstrukcijas projektēšanas, materiālu apstrādes un pielāgošanas ekspluatācijas apstākļiem rezultāts: Zobainas ķēdes sasniedz augstu precizitāti un augstu stabilitāti, izmantojot sarežģītas konstrukcijas, taču tām ir augstākas ražošanas izmaksas un uzstādīšanas prasības; Rullīšu ķēdes upurē daļu precizitātes daudzpusības, zemo izmaksu un vieglas apkopes vārdā. Izvēloties modeli, prioritāte jāpiešķir pamatprasībām: Ja transmisijas attiecības kļūdas prasība ir <±1%, ātrums ir >2000 apgr./min vai trokšņa kontrole ir stingra, zobainas ķēdes ir optimāls risinājums; ja ekspluatācijas apstākļi ir skarbi, budžets ir ierobežots un precizitātes pielaide ir augsta, rullīšu ķēdes joprojām ir uzticama izvēle rūpniecībā.
